طراحی و مدل‌سازی گیره رومیزی

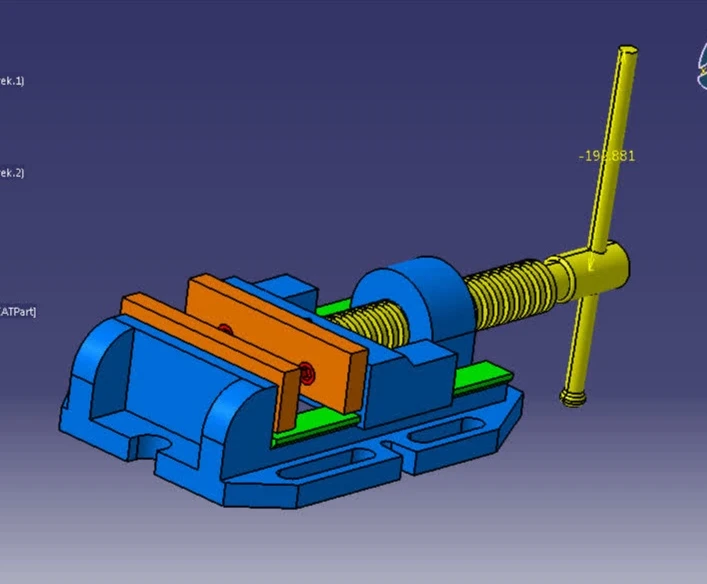

این پروژه شامل طراحی و مدل‌سازی سه‌بعدی یک گیره رومیزی مکانیکی در محیط CATIA است. ساختار مجموعه با رویکرد پارامتریک توسعه داده شده و اجزای اصلی شامل بدنه، فک‌های متحرک و ثابت، مکانیزم پیچ و اجزای اتصال‌دهنده به‌صورت مجزا مدل‌سازی و سپس در محیط Assembly Design مونتاژ شده‌اند.

در فرآیند طراحی، هندسه قطعات با استفاده از Sketcher و Part Design ایجاد و جزئیات هندسی، سوراخ‌کاری‌ها، پخ‌ها و فیلت‌ها با توجه به ساختار مکانیکی قطعات اعمال شده‌اند. در نهایت، ارتباط و نحوه قرارگیری اجزای مجموعه در محیط مونتاژ بررسی شده تا عملکرد کلی گیره و تناسب قطعات با یکدیگر مشخص شود.
