مدلسازی سه بعدی و تهیه نقشه کارگاهی سازه فولادی دارای 8 سقف عرشه فولادی در Tekla Structures

این پروژه شامل مدل‌سازی، دیتیلینگ و تهیه نقشه‌های اجرایی کارگاهی (Shop Drawing) یک سازه فولادی 8 طبقه با سقف عرشه فولادی در نرم افزار Tekla Structures است.

مشخصات این پروژه عبارتند از:
زیربنای کل: 1795 متر مربع
وزن کل سازه: 80 تن
سقف عرشه فولادی با دال بتن
سیستم سازه‌ای: قاب خمشی فولادی در یک راستا، قاب ساده با مهاربند همگرای ضربدری (X-Bracing) در راستای متعامد
اتصالات گیردار پیچی با ورق روسری و زیرسری (BFP)
اتصالات مفصلی با ورق جان پیچ شده

خدمات انجام شده:

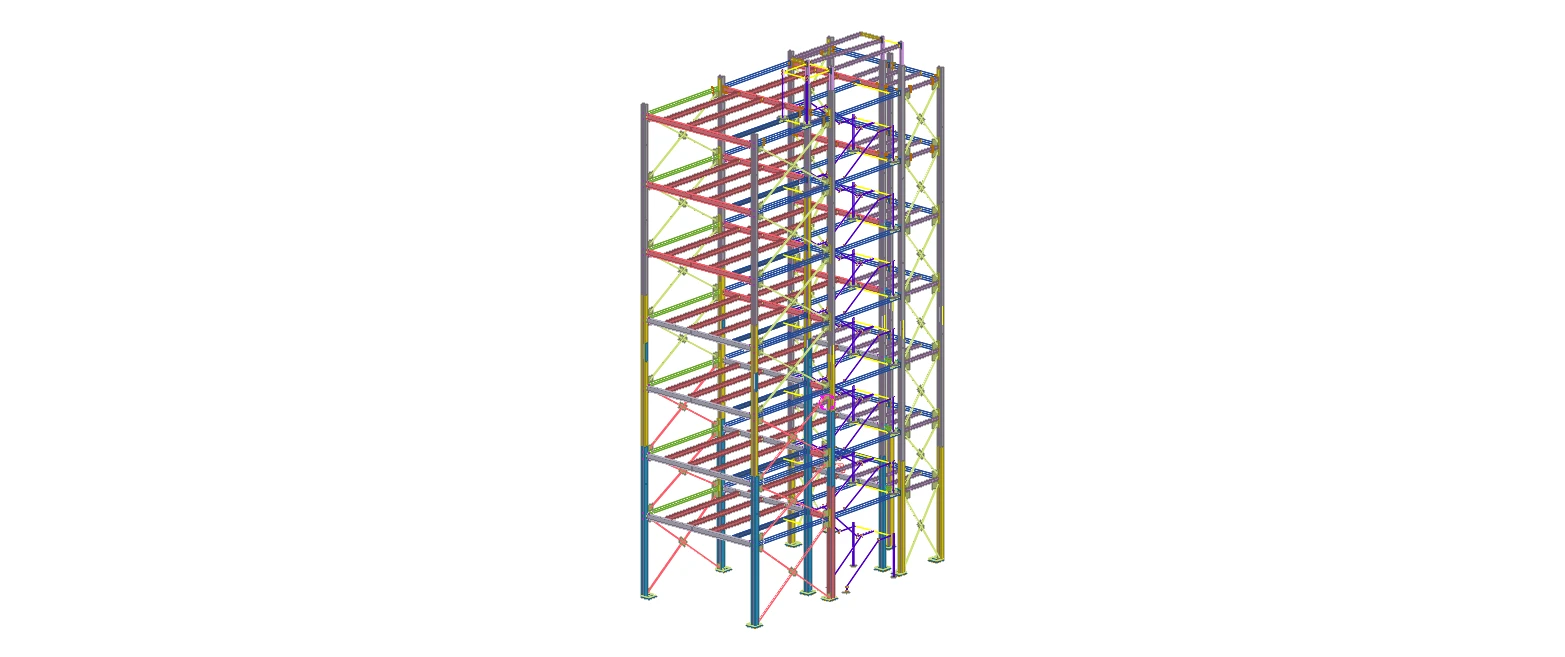

مدلسازی سه بعدی سازه و رفع تداخلات
دیتیلینگ سازه
تهیه نقشه کارگاهی Shop Drawing

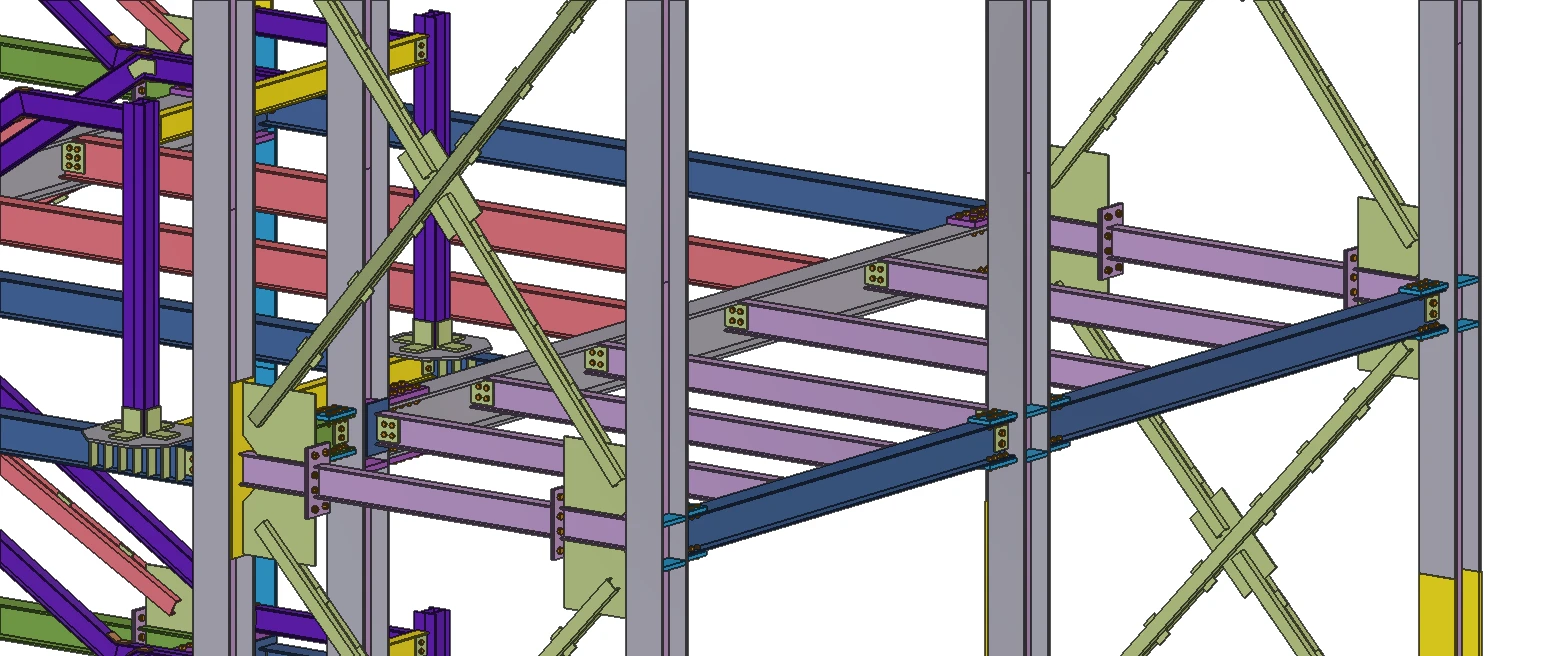

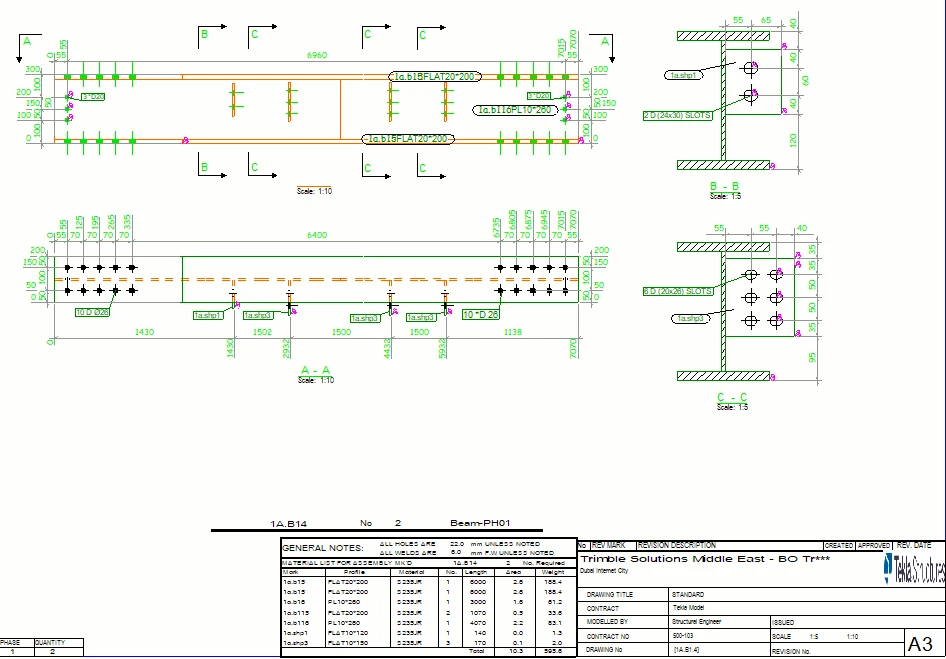

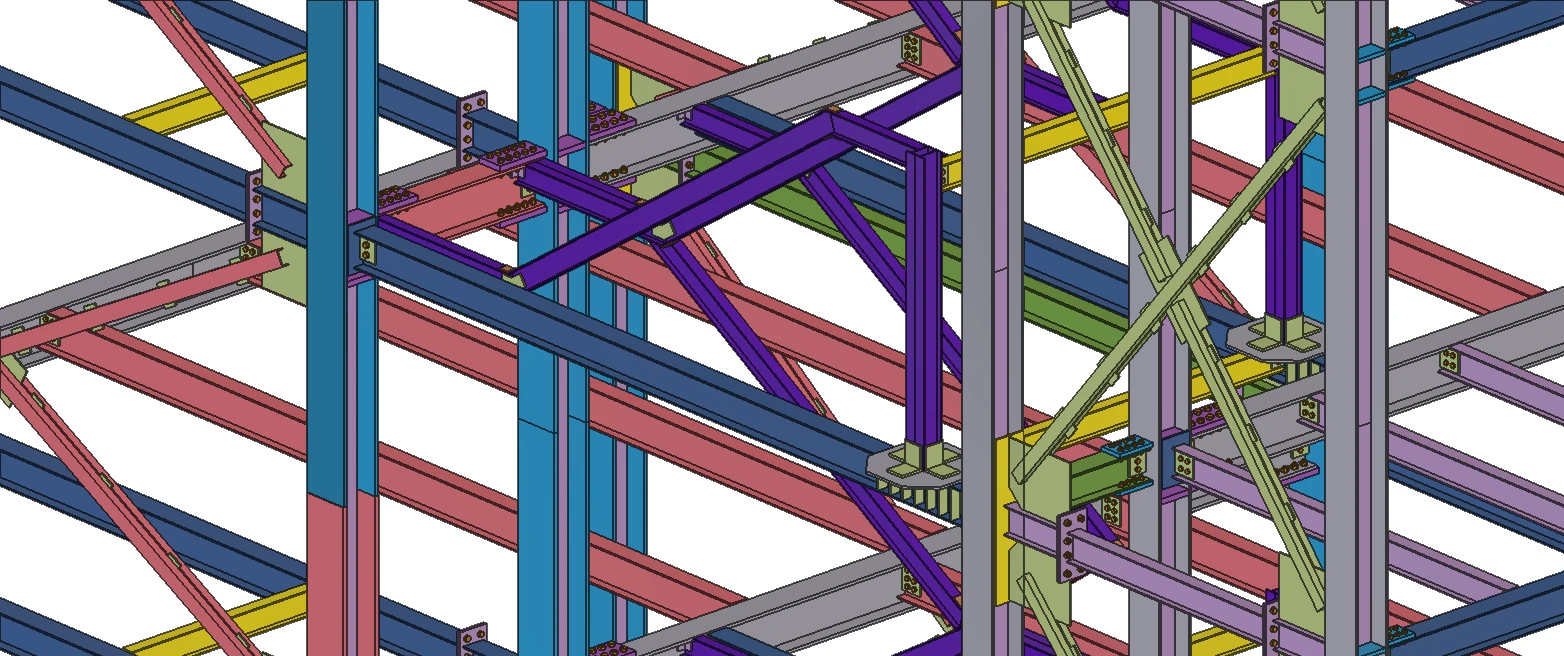

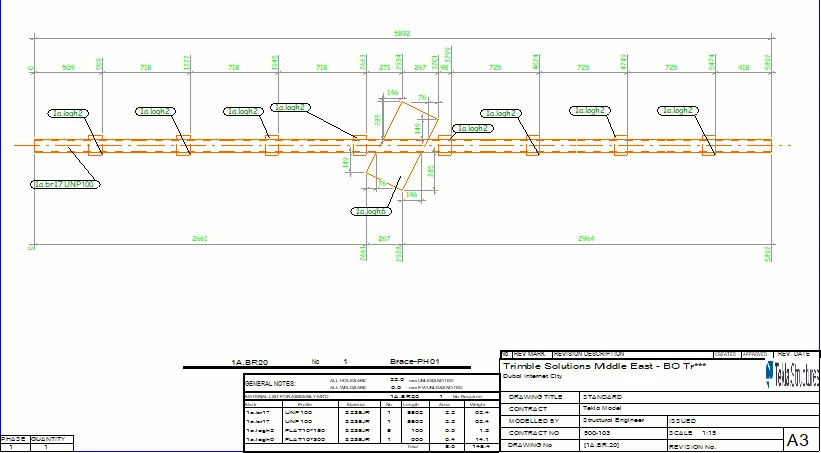

تهیه نقشه‌های برشکاری و مونتاژ (Single-Part Drawing, Assembly Drawing)
تهیه نقشه نصب و جانمایی General Arrangement
استخراج گزارشات MTO (Material Take-Off)
بهینه سازی چیدمان ورق Cutting Sheet
