مدل‌سازی و شاپ دراوینگ سازه فولادی دارای 10 سقف عرشه فولادی در نرم افزار Tekla Structures

مدل‌سازی، دیتیلینگ و شاپ دراوینگ یک سازه فولادی دارای ده سقف عرشه فولادی (با احتساب خرپشته) با استفاده از نرم افزار تکلا استراکچرز

مشخصات پروژه:
زیربنای کل: 5733 متر مربع
وزن کل سازه: 334 تن
سیستم باربر جانبی: قاب خمشی فولادی در دو راستا
اتصالات اسپلایسی پیچ و مهره‌ای
پروژه دارای سه فاز
ارتفاع کل پروژه: 36.5 متر (12 متر سهم فاز اول، 11 متر سهم فاز دوم)
تعداد کل پیچ/ مهره: 18311
تعداد کل واشر: 36622

خدمات انجام شده:

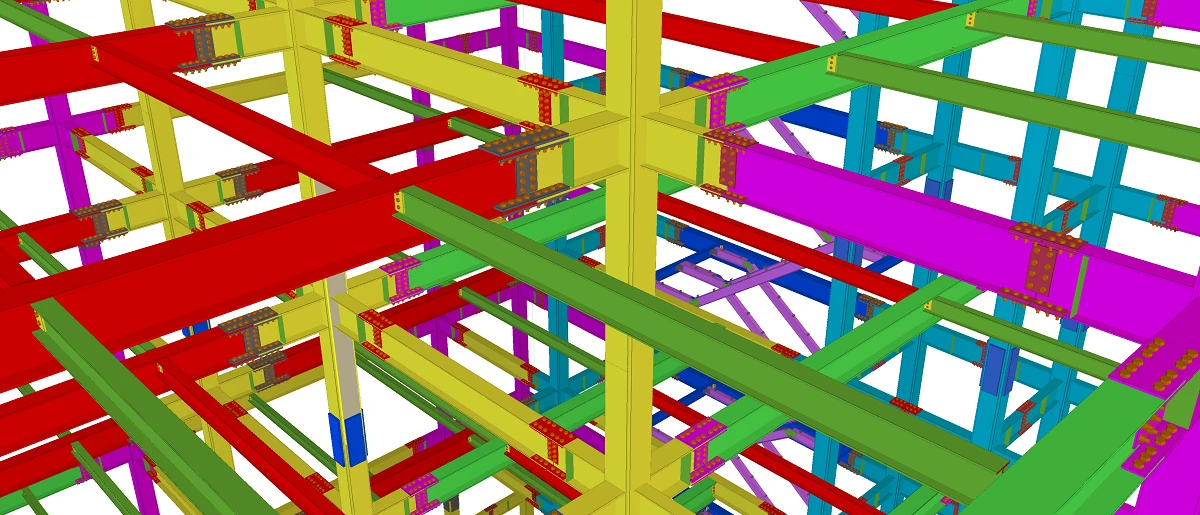

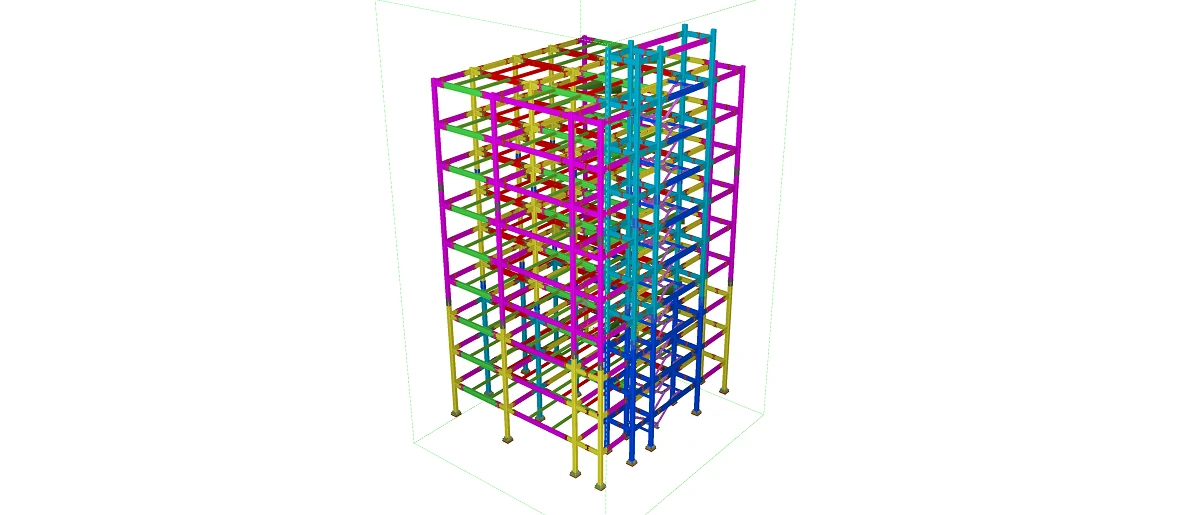

مدل‌سازی سه بعدی (BIM) و رفع کلش‌ها و تداخلات

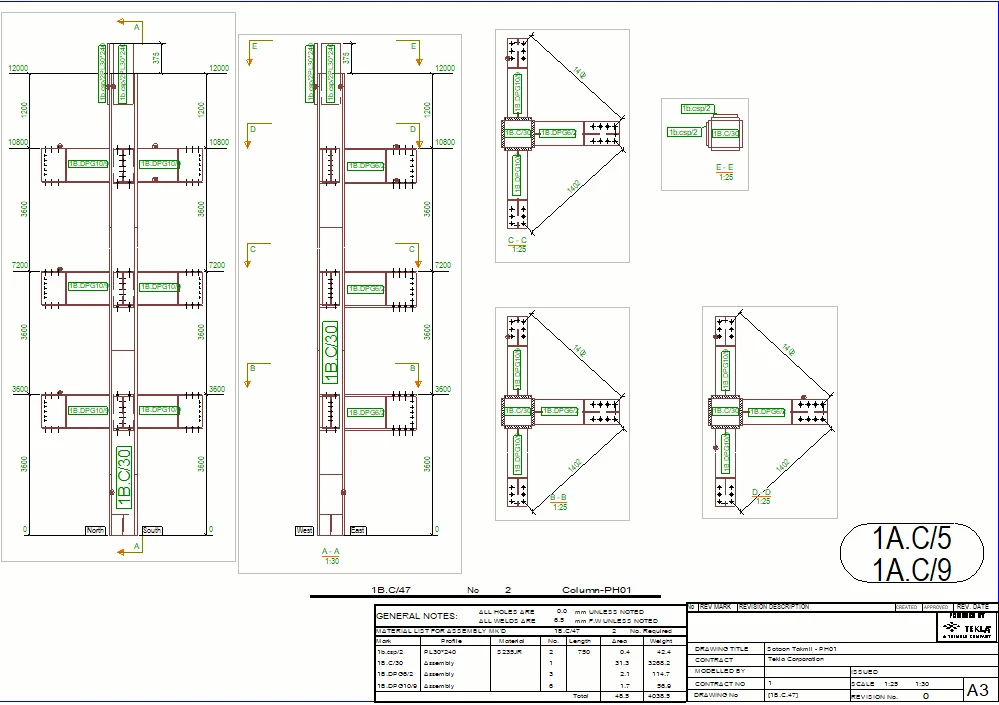

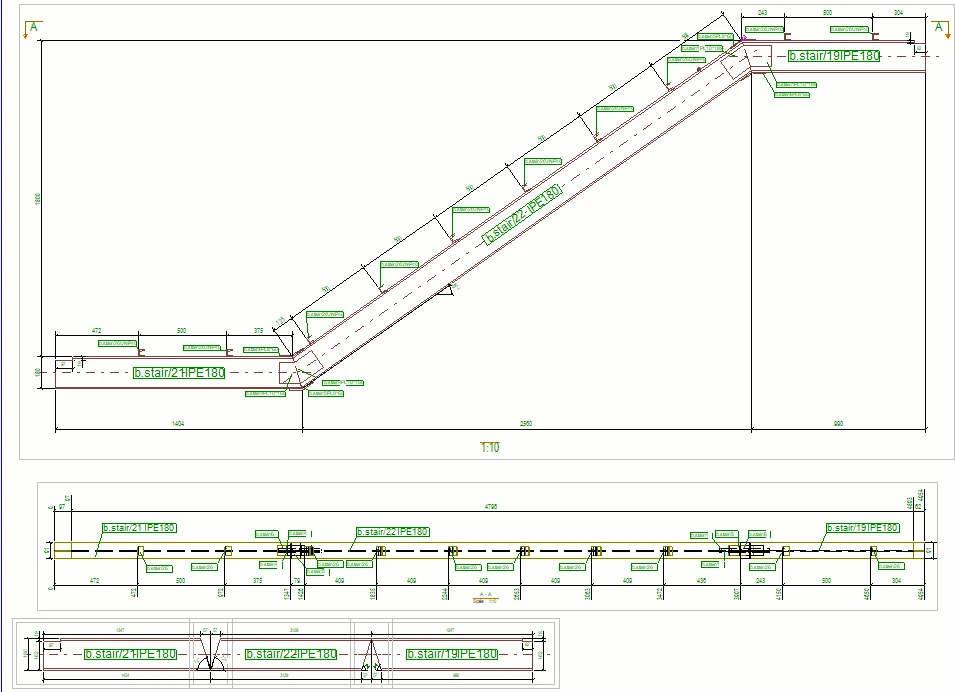

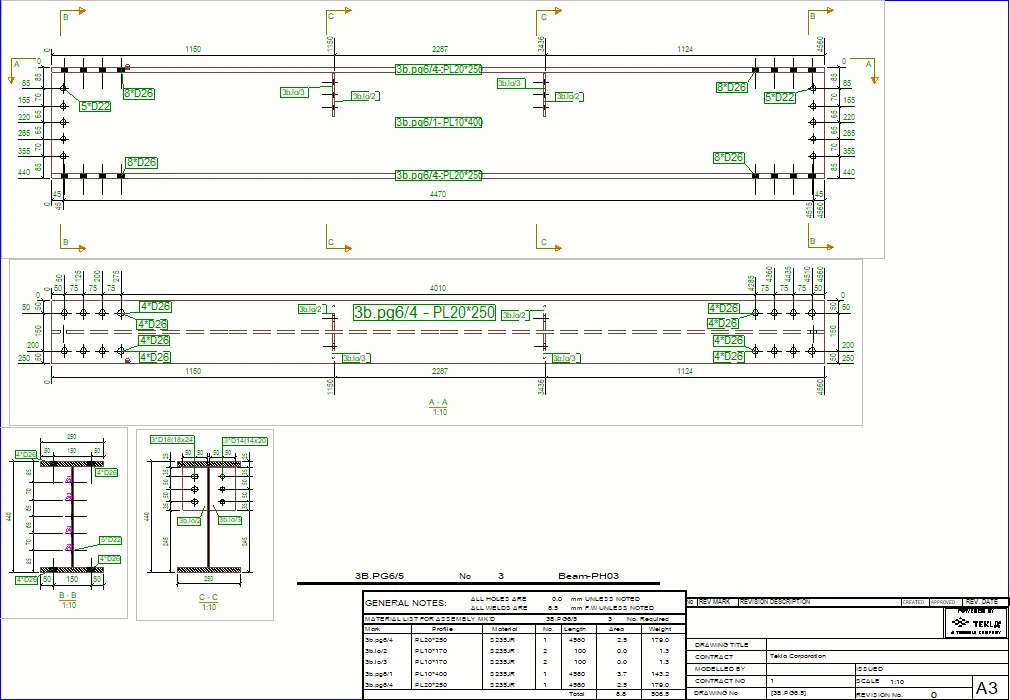

ارائه شاپ دراوینگ و نقشه کارگاهی
ارائه نقشه‌های جانمایی و نصب

در این پروژه، به دلیل کوتاه بودن برخی تیرها در بعضی دهانه‌ها، به جای اجرای تیر، دستک‌ها اجرا و در وسط دهانه با اسپلایس پیچ و مهره به هم متصل شدند.
با توجه به این که به دلیل وجود تیر نیم طبقه، ارتفاع آزاد ستون در باکس پله کمتر از 2.4 متر بود؛ لذا استثنائا و با استناد به مبحث دهم مقررات ملی ساختمان، محل وصله ستون در باکس پله به وسط تیر نیم طبقه و تیر طبقه بعدی منتقل شد.
